鉄骨構造物のトータルコストを2割〜3割減

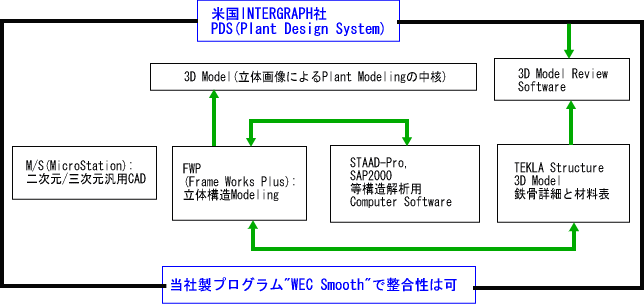

当社は表に示す米INTERGRAPH社製三次元CAD PDSのComponentに組込まれている各々のソフトウェアを検証、構造設計に伴う各ソフトウェア間の整合性と応用の拡大性を可能にするソフトを研究し、プログラム名称“WECsmooth”の開発に成功しました。
これにより、各種プラントの鉄骨構造物や架構並びに一般建築物の鉄骨設計品質の向上→鉄骨加工の生産効率アップ→施工性の向上等に効果を発揮し、ト−タルコストを2割〜3割削減する事が可能になりました。
尚、欧米のCADCENTRE社製三次元CAD PDMS(Plant Design Management System)にも対応可能です。



● 建築並びにプラントの構造物の基本計画と構造計画は
モニタ−に二次元と三次元の画像を表示して、モデリングを繰り返しながら案件を練り固める手法を用いて満足のいく計画設計を行います。

● 構造解析は
当社の長年蓄積した技術のノウハウと世界の先進的ソフトを活用し、安全で無駄の無い部材を確定する事ができる経済設計を実現します。

● 鉄骨の詳細設計は
３D鉄骨システムの機能を用いて、接合部等を立体画像上に最良のモデルを選択構築し、図面とリンクして部材リスト等を自動作成するので品質の良い設計が出来ます。さらにCNCデ−タの生成も可能です。CNCデ−タはCNC装置を備えた工作機械をサポ−トしますので、自動化により鉄骨加工生産の効率を飛躍的に高めます。

● 更に、3D鉄骨システムは
構造物の変更に伴い図面とリストがリンクして自動的に更新する機能を備えていますので、変更作業→検図→修正作業等の時間的ロスと出費は無くなります。
